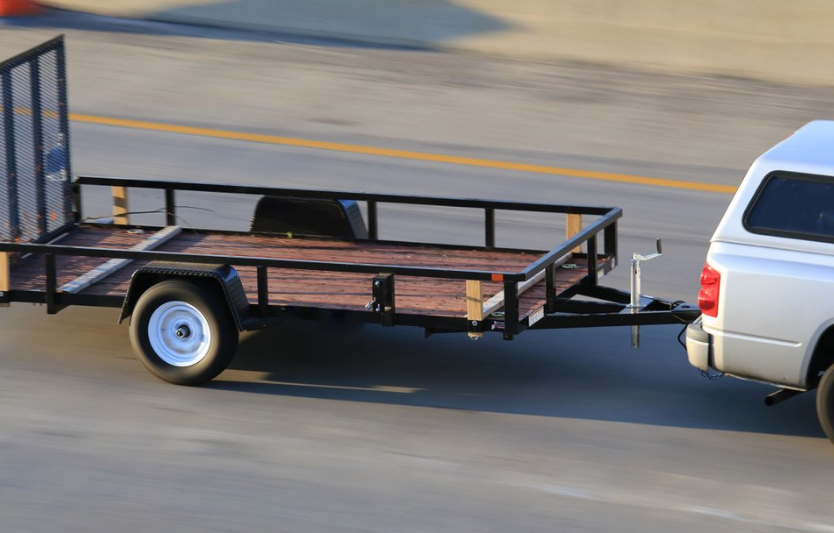

Підключення причепа здається нескладним лише до першої перевірки світлотехніки. На практиці важливо не просто вставити штекер у гніздо, а й правильно підібрати тип розетки, врахувати навантаження та сумісність з електронікою авто. Тому схема підключення прицепа має значення не менше, ніж механічна фіксація фаркопа.
Найчастіше проблеми з’являються вже після кількох поїздок, коли в розетку потрапляє волога, контакти окиснюються, а провід біля фаркопа починає працювати на злам. Тому корисно одразу розуміти, який стандарт використано і чи не потребує машина окремого модуля. Якщо авто регулярно тягне причіп у дощ, взимку або на ґрунтових дорогах, профілактичний огляд контактів стає обов’язковим.
Які розетки використовують найчастіше
Для легкових автомобілів у Європі найпоширеніші два стандарти. Перший це 7 контактна розетка за ISO 1724. Вона передає базові сигнали освітлення та підходить для більшості невеликих причепів. Другий це 13 контактна система за ISO 11446. Вона додає ліхтар заднього ходу, постійне живлення та живлення через запалювання, тому її частіше ставлять на великі причепи, кемпери або велоплатформи.
7 pin достатньо для габаритів, поворотів, стопів і заднього протитуманного ліхтаря. Якщо ж на причепі є додаткові споживачі струму, краще одразу орієнтуватися на 13 pin. Для простого садового або господарського причепа зайвих функцій зазвичай не потрібно, а от для кемпера чи платформи для перевезення техніки запас по можливостях не буде зайвим.

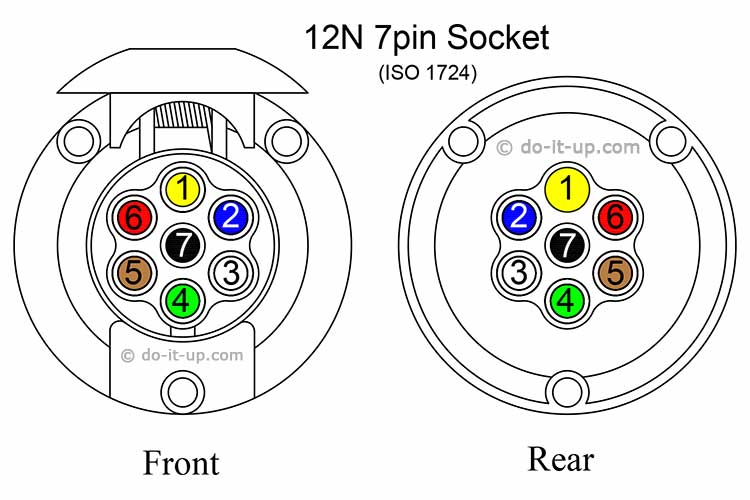

Що означають контакти у 7 pin
Щоб не плутати дроти під час монтажу, варто звірити базове призначення контактів. Для більшості легкових причепів цього набору функцій достатньо.
| Контакт | Функція |
| 1 | Лівий покажчик повороту |
| 2 | Задній протитуманний ліхтар |
| 3 | Маса |
| 4 | Правий покажчик повороту |
| 5 | Правий габарит і підсвітка номера |
| 6 | Стоп сигнали |
| 7 | Лівий габарит і підсвітка номера |
Після звіряння контактів потрібно окремо перевірити якість маси. Саме поганий контакт по масі часто стає причиною хаотичної роботи поворотів або тьмяного світла. Якщо планується підключення розетки прицепа своїми руками, найкраще одразу промаркувати проводи та не покладатися лише на колір ізоляції.
Також не варто ігнорувати стан кришки розетки. Якщо вона погано притискає штекер, на нерівностях контакт може короткочасно зникати.

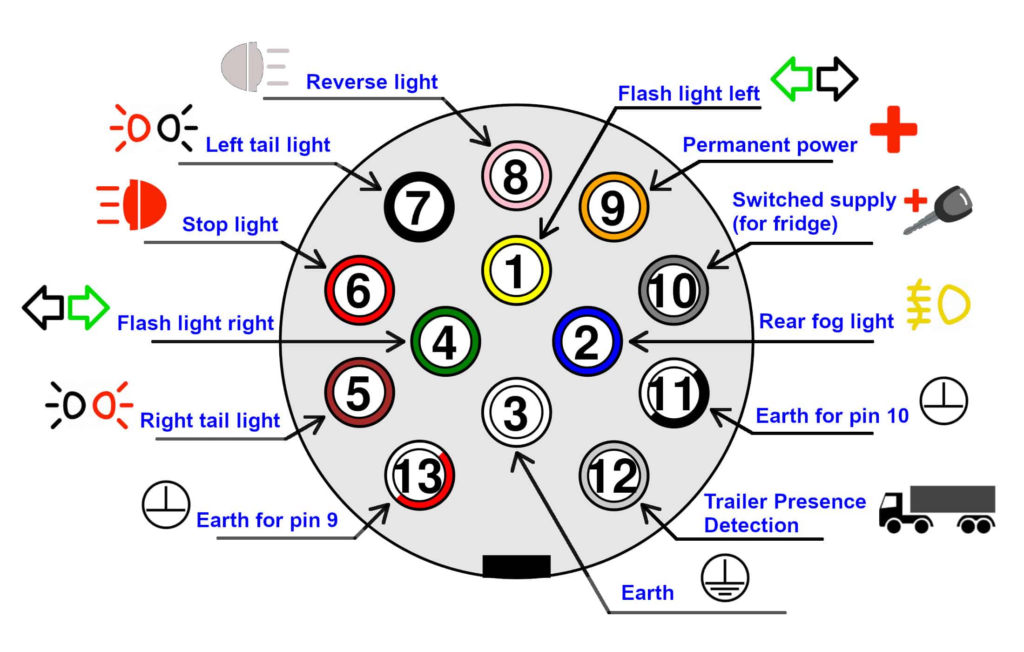

Коли потрібна 13 контактна схема
13 контактне підключення доречне тоді, коли причепу вже мало базового набору світлових сигналів. Така схема дозволяє передавати всі функції освітлення через один штекер, а також додаткове живлення. Окремий контакт відповідає за ліхтар заднього ходу, ще два використовують для постійного плюса та живлення через замок запалювання.
На практиці це зручно для кемперів, вантажних платформ і сучасних задніх носіїв. Крім того, 13 контактний штекер має більш надійне фіксування та кращий захист від вологи. Через це електрична система причепів із розширеним функціоналом дедалі частіше орієнтується саме на цей стандарт.
Якщо на автомобілі стоїть 13 контактна розетка, а на причепі 7 контактний штекер, проблему зазвичай вирішує адаптер. Але він не додає нових функцій, а лише узгоджує формат підключення.
Як підключити фаркоп без помилок
Сам монтаж починається не з розетки, а з оцінки автомобіля. У старіших моделях часто можна підключитися до ланцюгів задніх ліхтарів напряму. У новіших авто з контролем ламп, блоками керування та CAN шиною такий підхід уже небажаний. Для них зазвичай потрібен модуль узгодження або smart bypass relay, який зменшує навантаження на штатну проводку та допомагає уникнути помилок бортової електроніки.
Через це схема підключення прицепа для авто 2010 х і новіших часто складається не лише з розетки та джгута, а й з окремого електронного модуля. Деякі комплекти також підтримують відключення парктроніків під час буксирування. Для повсякденного використання це не дрібниця, а реальна зручність, особливо коли машина часто паркується заднім ходом у місті.
Що перевірити перед виїздом
Після монтажу не варто одразу виїжджати на дорогу. Спочатку потрібно перевірити всі сигнали по черзі та переконатися, що вони працюють без затримок і мерехтіння. Окрему увагу слід звернути на штекер, кришку розетки, герметичність з’єднань і надійність кріплення кабелю біля фаркопа.
Перед поїздкою корисно пройти такий короткий список:
- перевірити лівий і правий поворот
- увімкнути габарити та стоп сигнали
- переконатися в наявності стабільної маси
- оглянути розетку на вологу, бруд і окиснення
- перевірити, чи не перетирається кабель під час повороту
Саме на цьому етапі найчастіше виявляються дрібні проблеми, через які підключення розетки прицепа доводиться переробляти вже після першої поїздки. Корисно також перевірити роботу стопів під натисканням педалі, а не лише візуально оглянути самі дроти та фішку.
Щоб цього уникнути, варто ще на місці пройтися по всіх режимах освітлення та переконатися, що електрична система причепів коректно повторює сигнали автомобіля.
